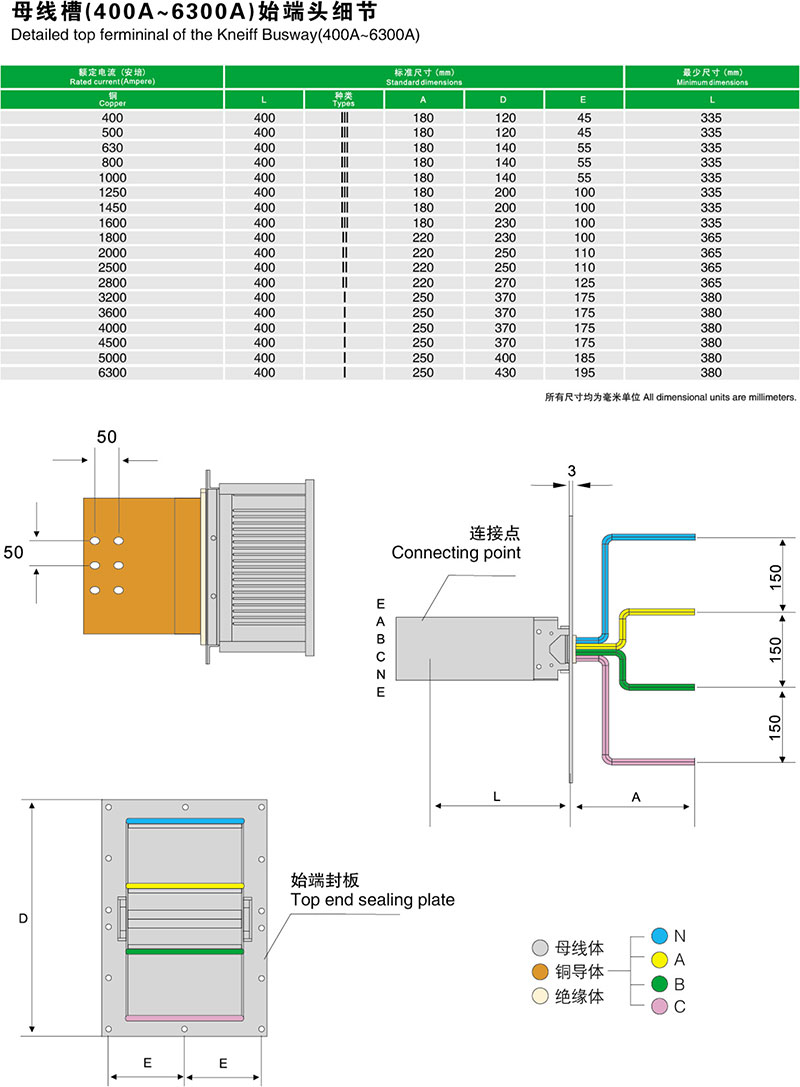

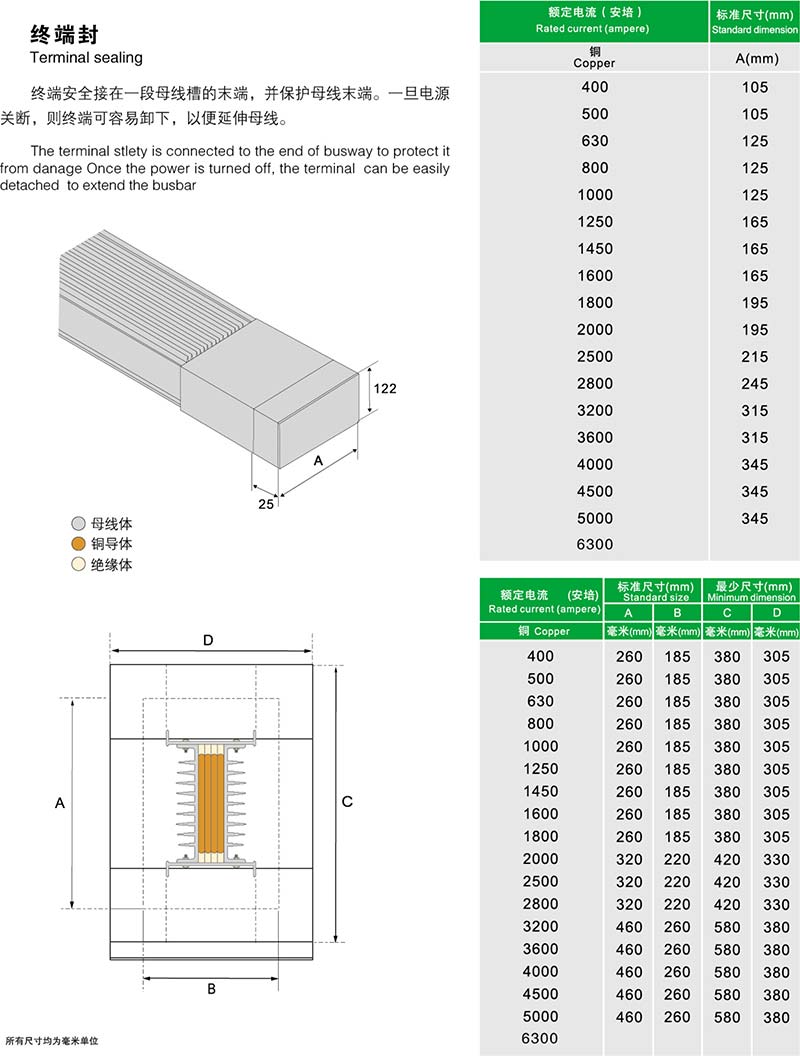

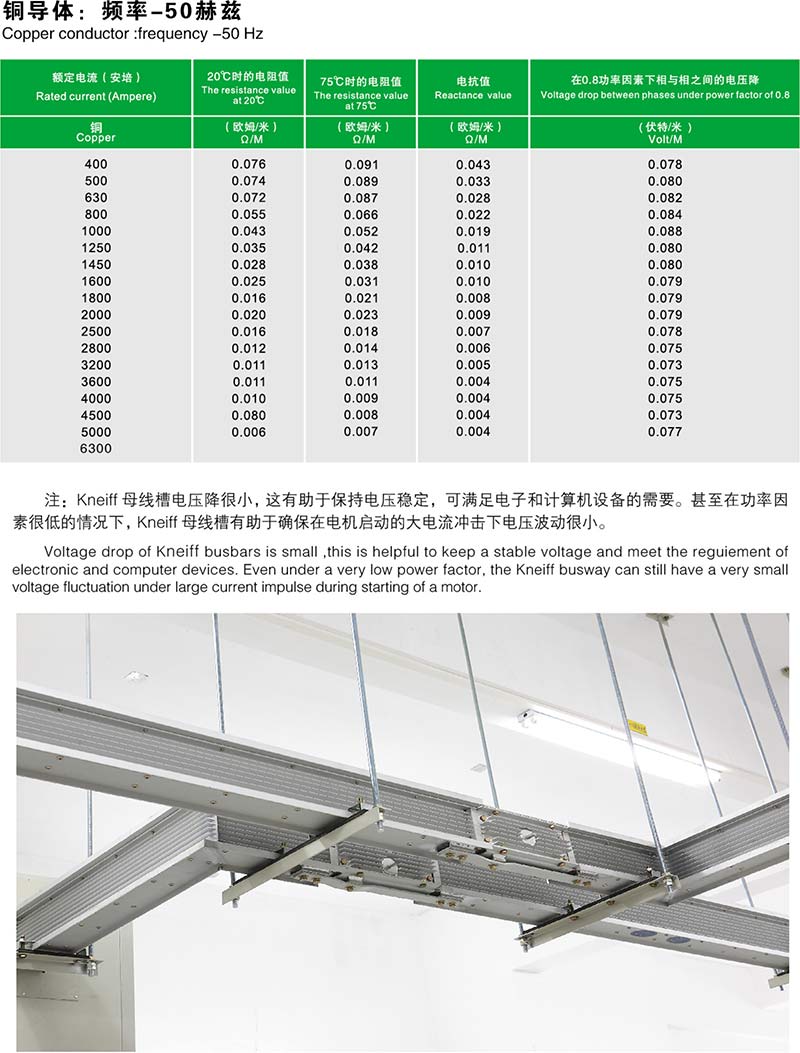

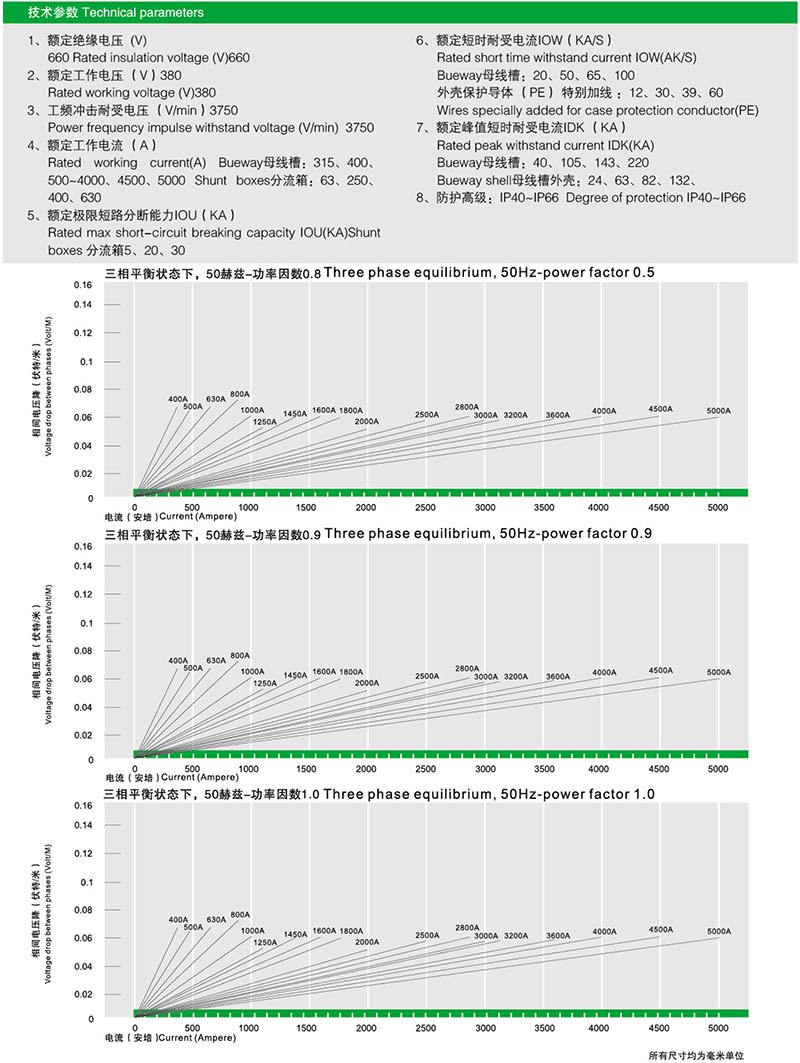

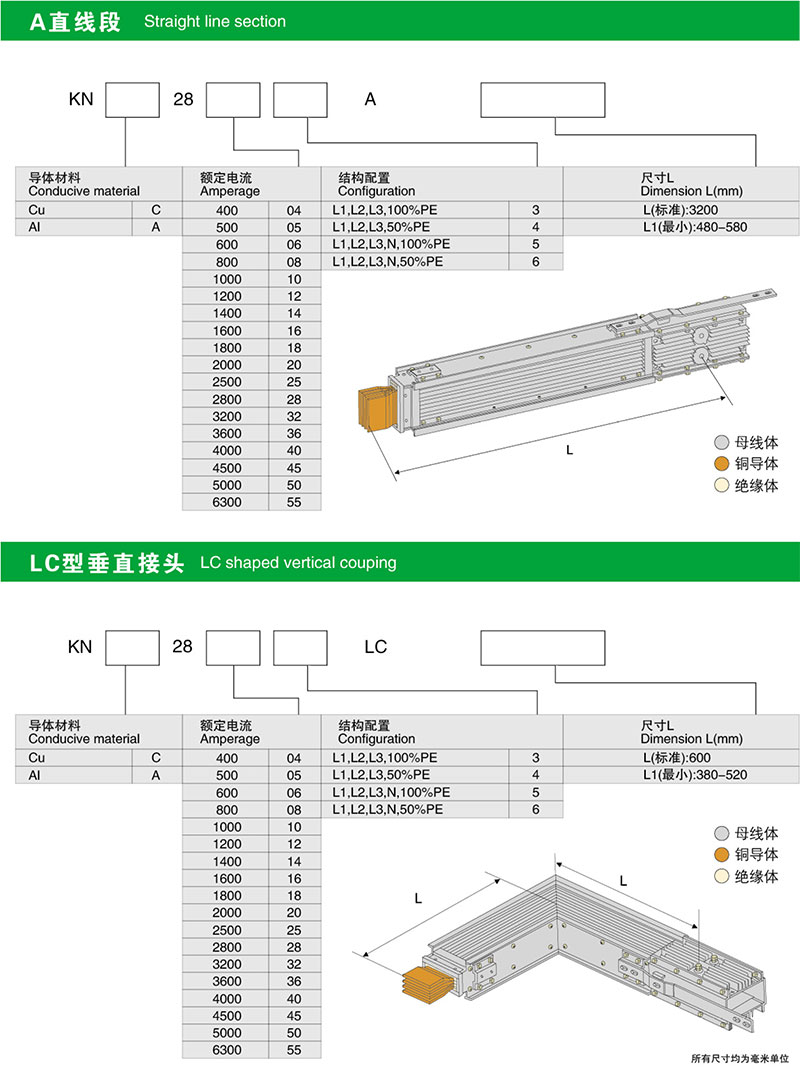

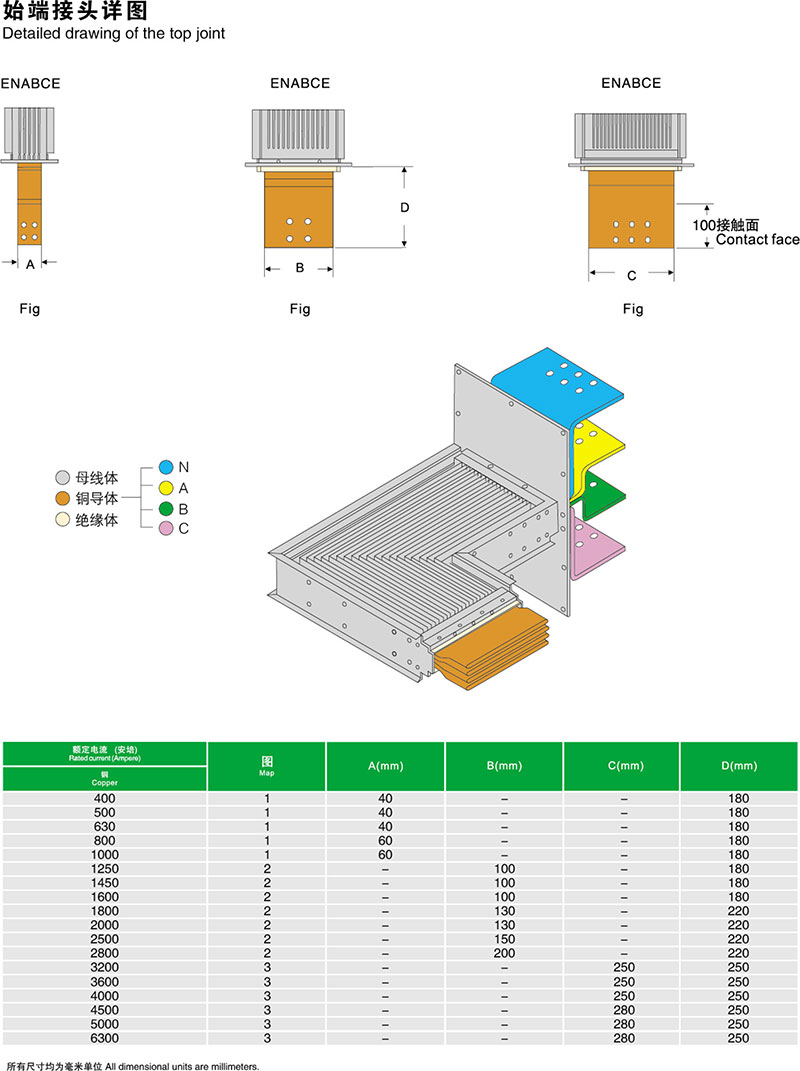

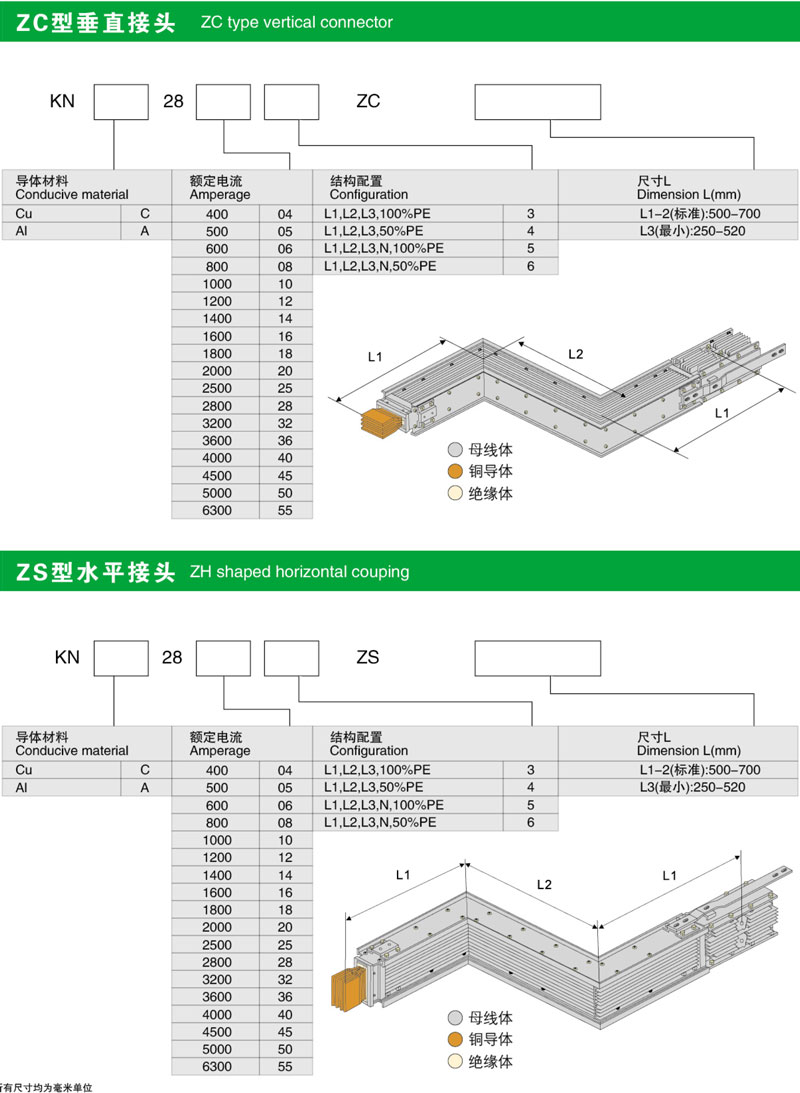

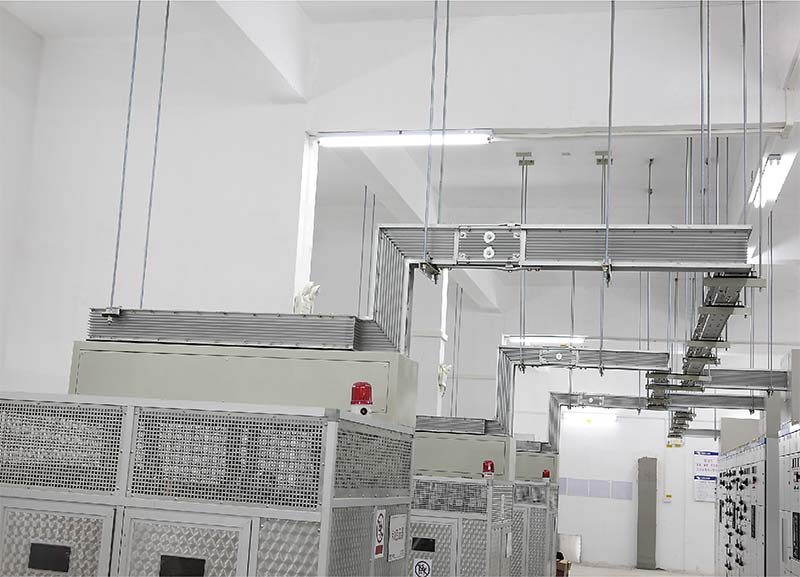

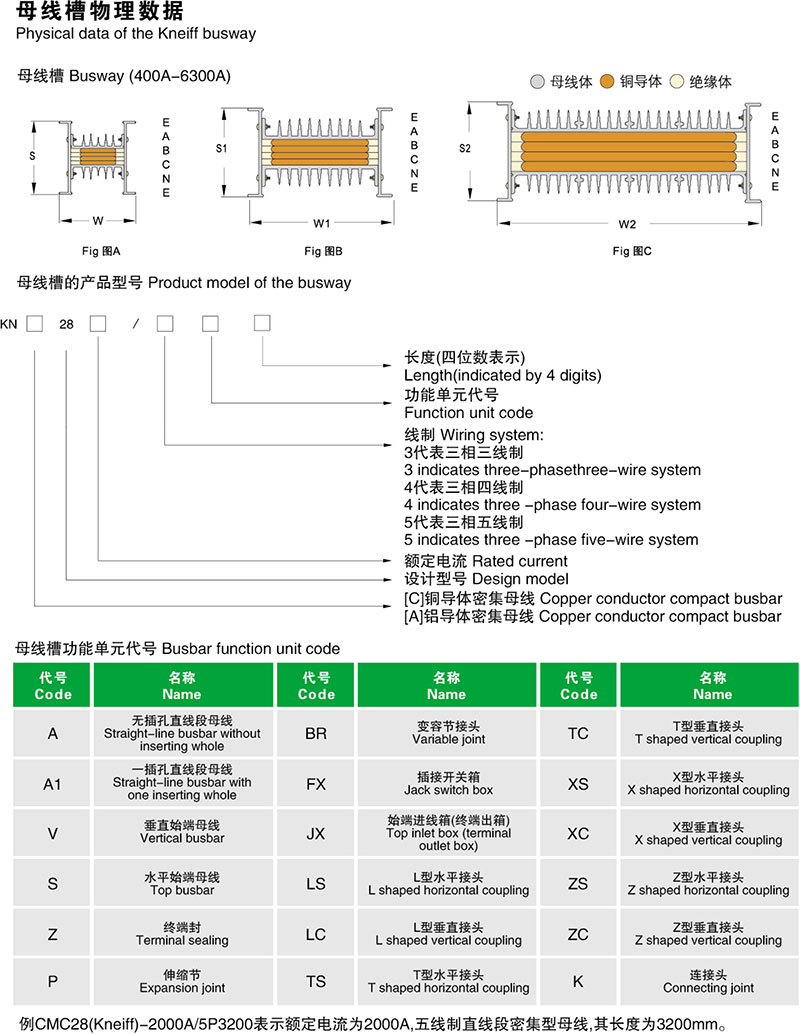

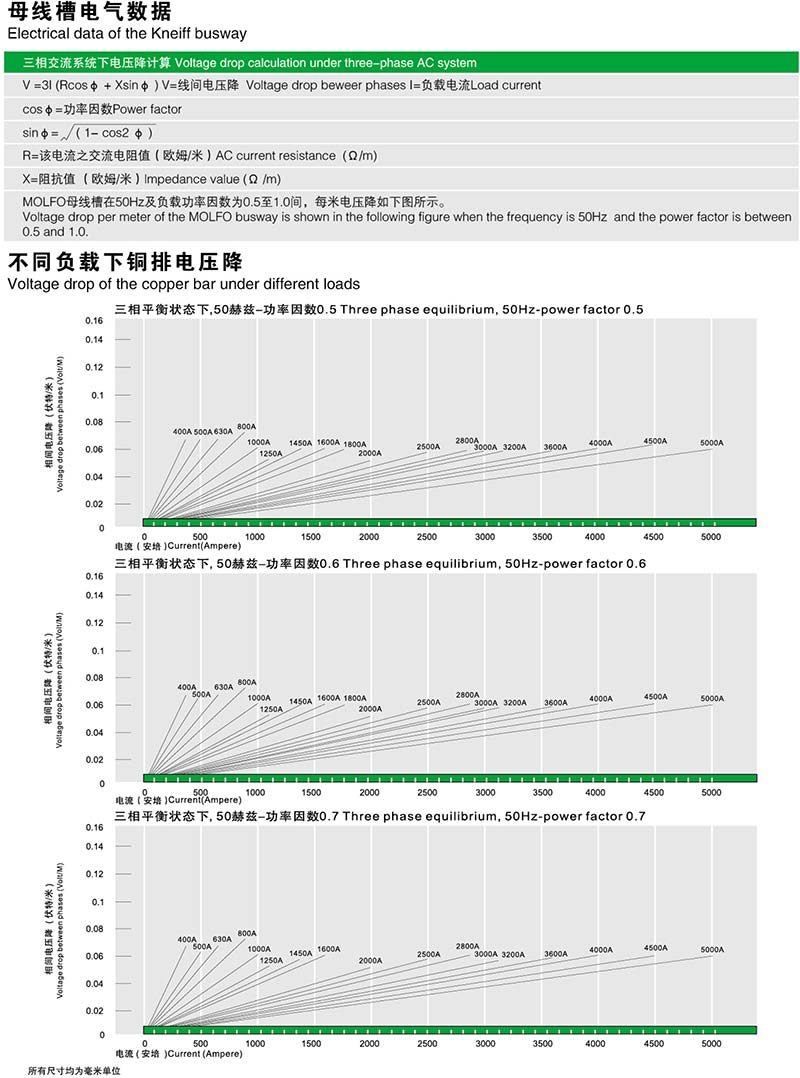

低压母线槽

安装连接位程序

下例程序为连接位安装指引。遵从以下程序可确保连接位的密封性。不管工地的环境如何,也得遵从以下指引以免水份渗入母线槽。母线槽送到工地时是以胶袋密封以防止在运输途中或存仓时渗入水份。所以在安装连接位前不可以除去胶袋。

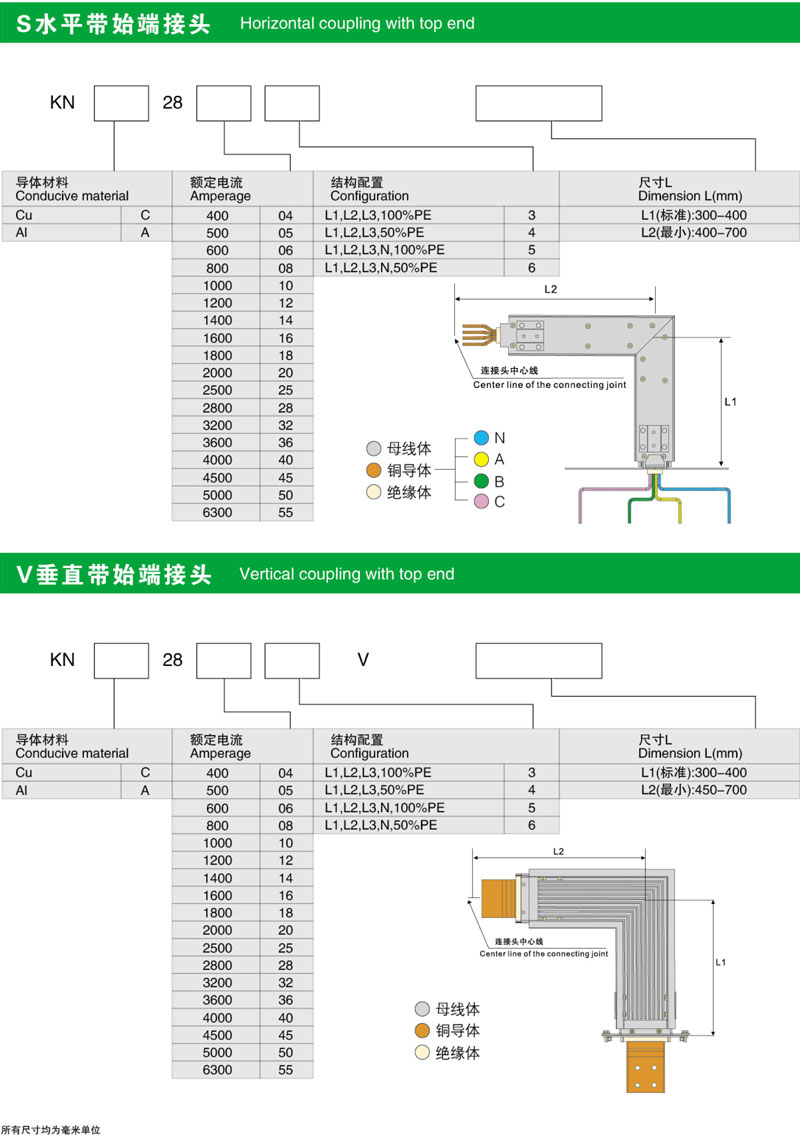

安装连接位基本步骤

连接前,先用绝缘表測测看母线槽绝缘是否良好。

01.将包装用胶套向母线中心收缩,然后拆下接地排和盖板。

02.检查导体及绝缘片是否有损伤及导体表面是否平滑。导体末端涂有润滑剂。如发现异物须立刻清除。

03.为了防止水份渗入,必须确保断部端之密封胶圈安装正确可靠。

04.将两条母线滑行连接,把安装尺(其尺寸因应母线电流量有所不同)放于两条母线中间,直至碰合为止要注意不可以压迫绝缘胶管,绝缘片的位置必须正确。

05.松开连接螺栓及垫圈,厚连接板及弹簧垫片,在螺栓周围涂上硅密封胶。

06.装上螺栓及垫圈。

07.锁紧螺帽,M12螺栓所需扭距为70N.M14螺栓所需扭距为120N。

08.安装小联接螺栓。

09.在联接散热板时梯形槽内涂满硅密封胶,将回封盖锁紧。

10.装上接地排。

11.进行绝缘测试以确保母线槽安装正确,然后将包装胶套移往原来位置,确保母线在送电前不会被弄污或受到破坏。

12.在正式送电前,应将包装母线用的胶套拆除。

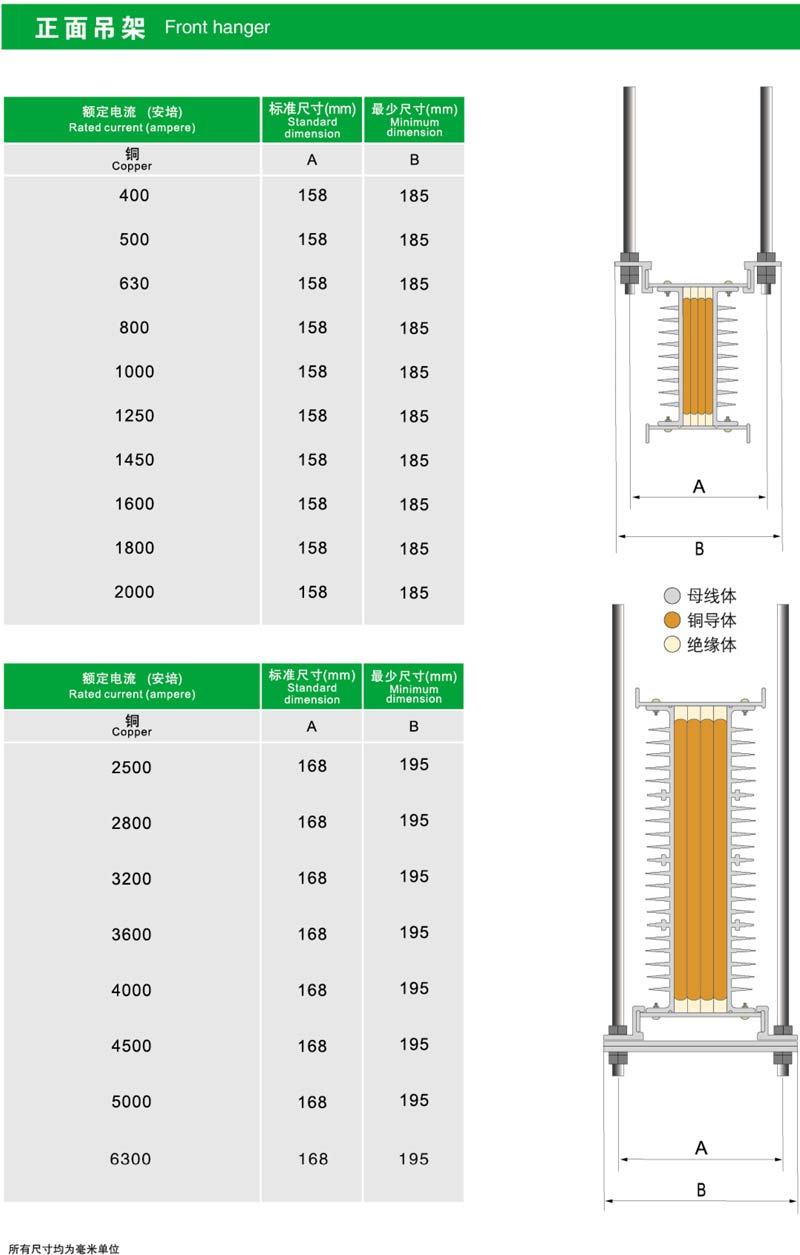

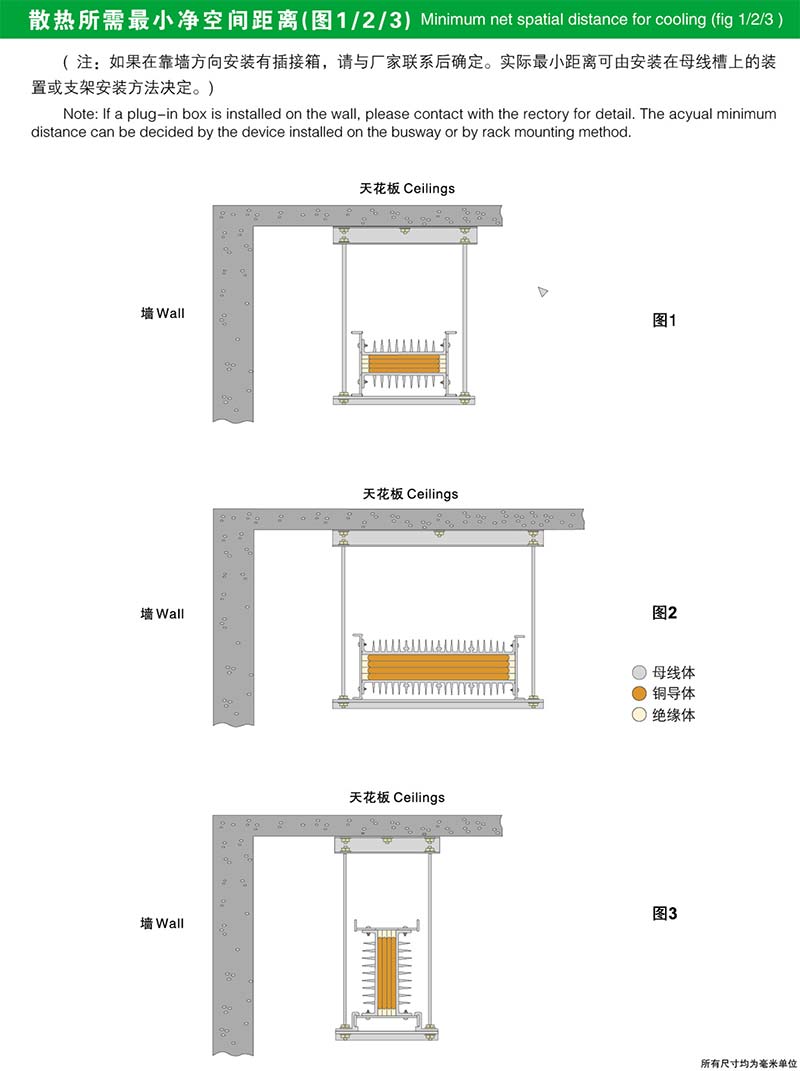

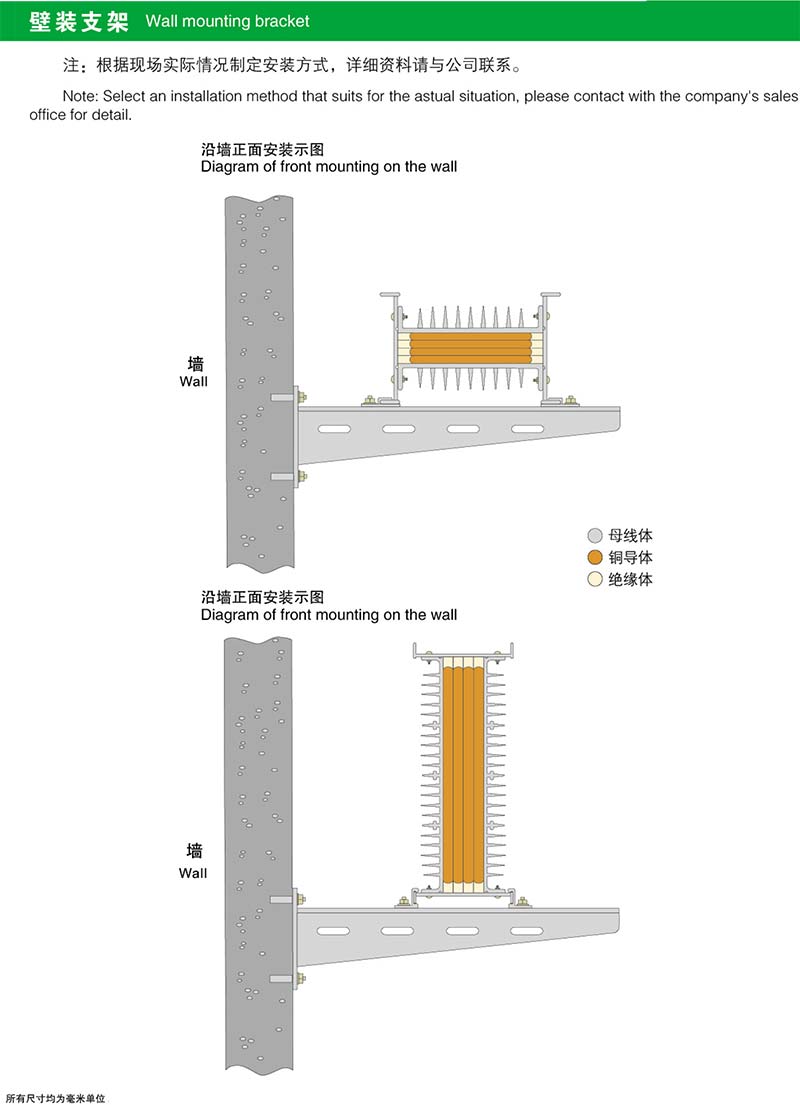

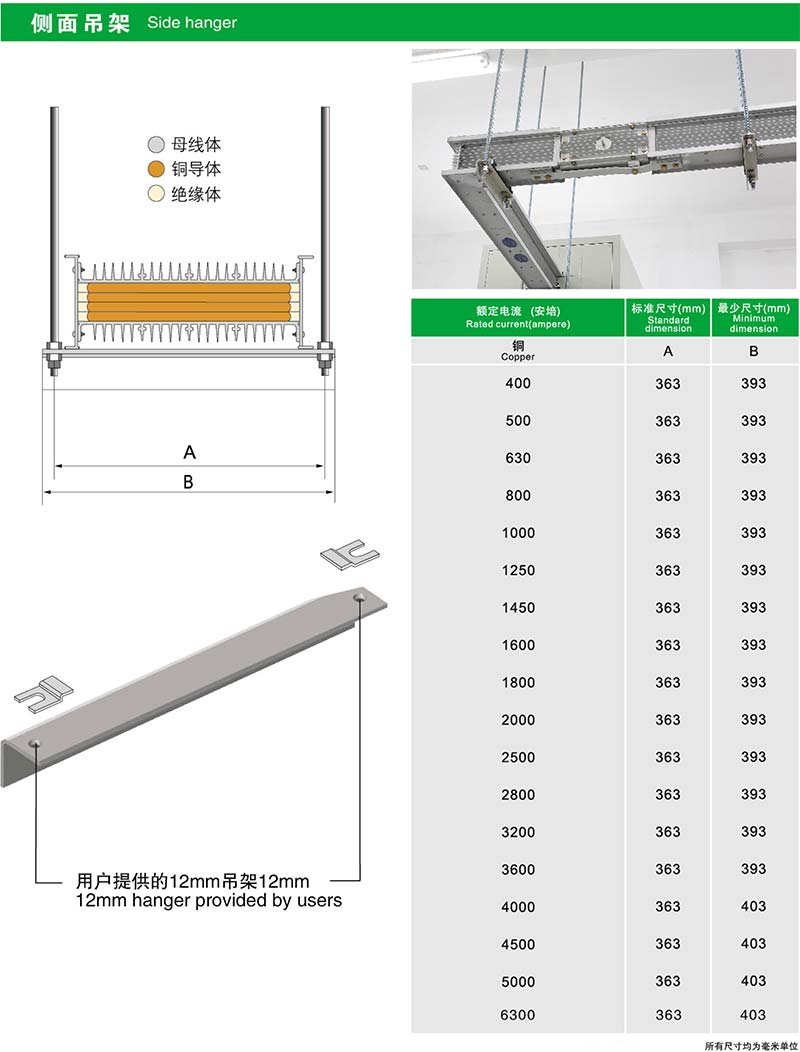

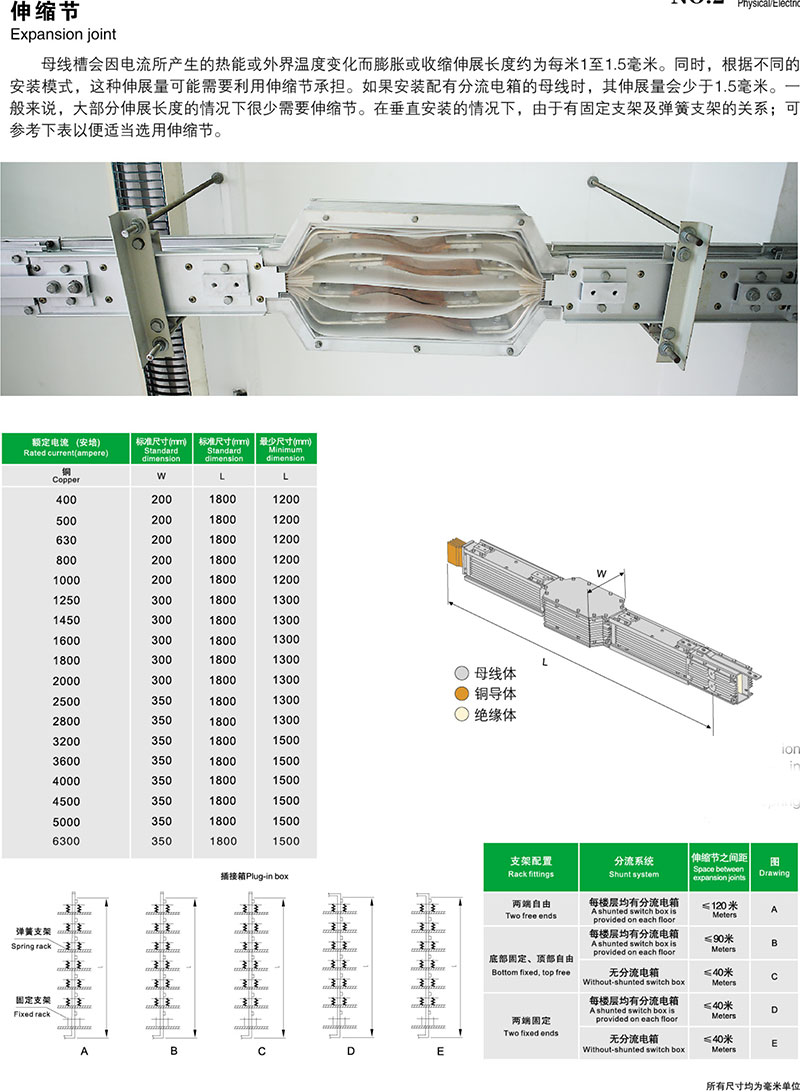

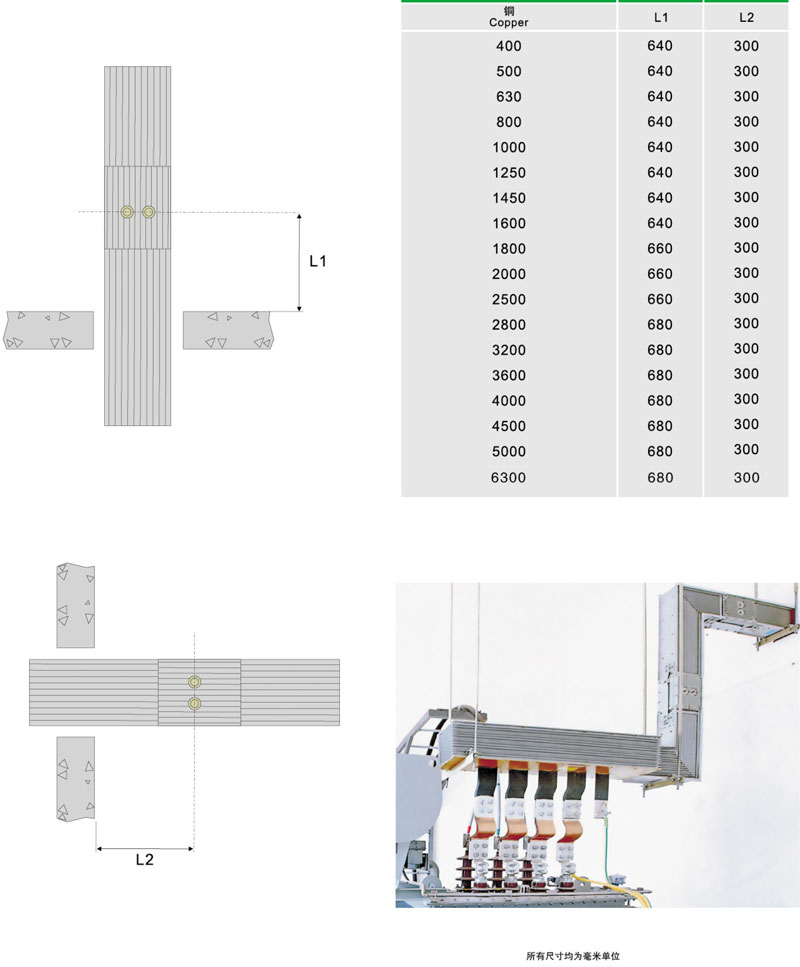

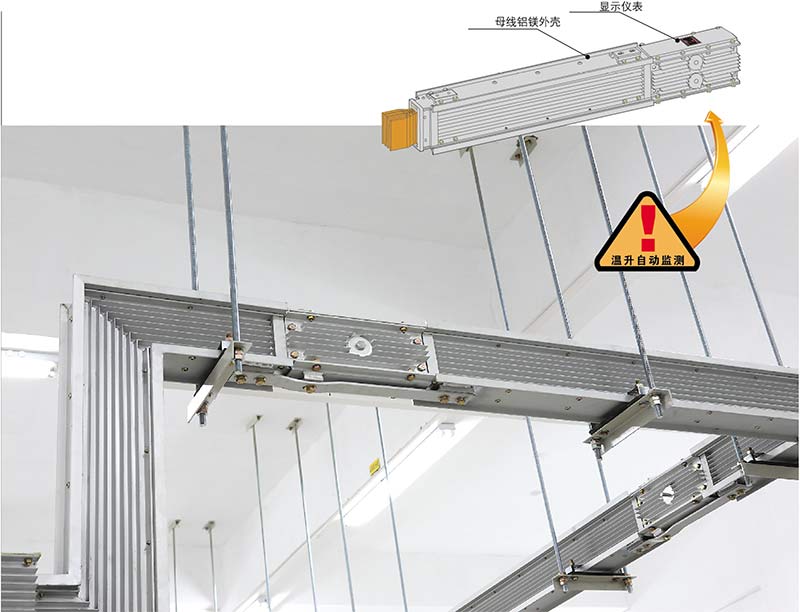

温升自动监测系统

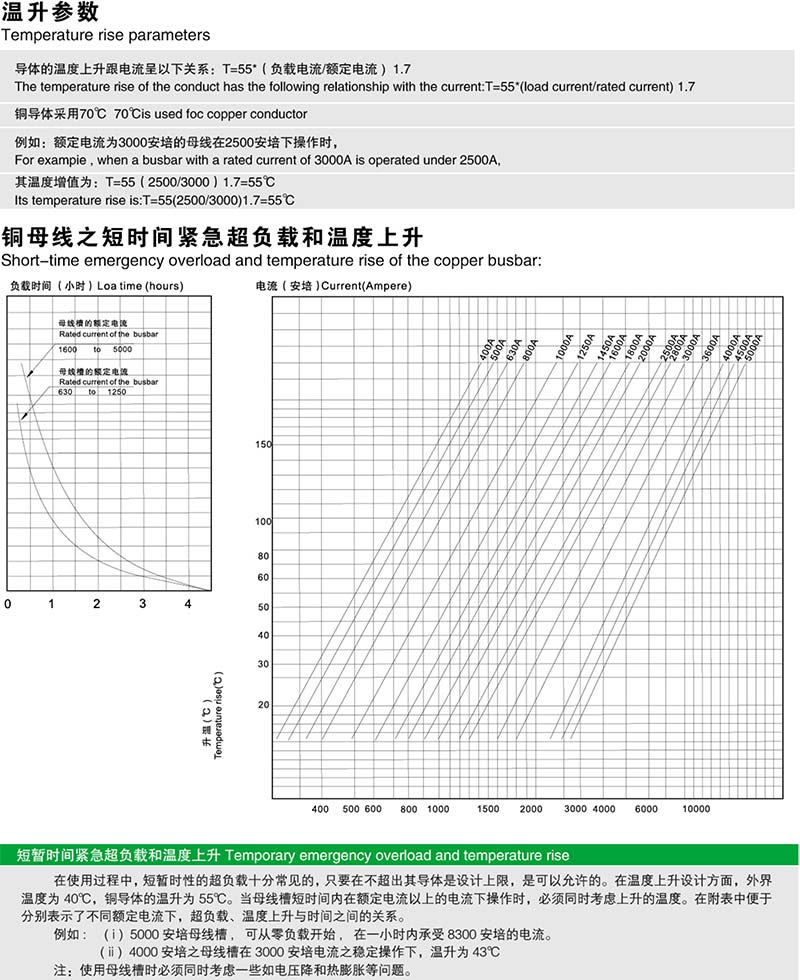

对于母线槽本身来说,重要的就是可靠性,而反映可靠性的一个最重要的指标就是母线槽在传输强大电流中的温升状态。因为母线槽平时通过的电流从数百安培至数千安培不等,只要由于某个连接环节的材料、安装、接触面积压力或老化等原因,引起母线槽连接处的接触电阻増大时,将直接引起接触点的温升增加,温升一旦超过了国家标准规定的温升允许值时,将引发供电系统的重大事故。一个供电系统的母线槽的连接点往往有数百甚至上千个,只要有处发生过热故障,就将带来重大的事故隐患。因此,用智能化的母线槽温升点在线监测系统来预防此类恶性事故是个十分有效的手段。

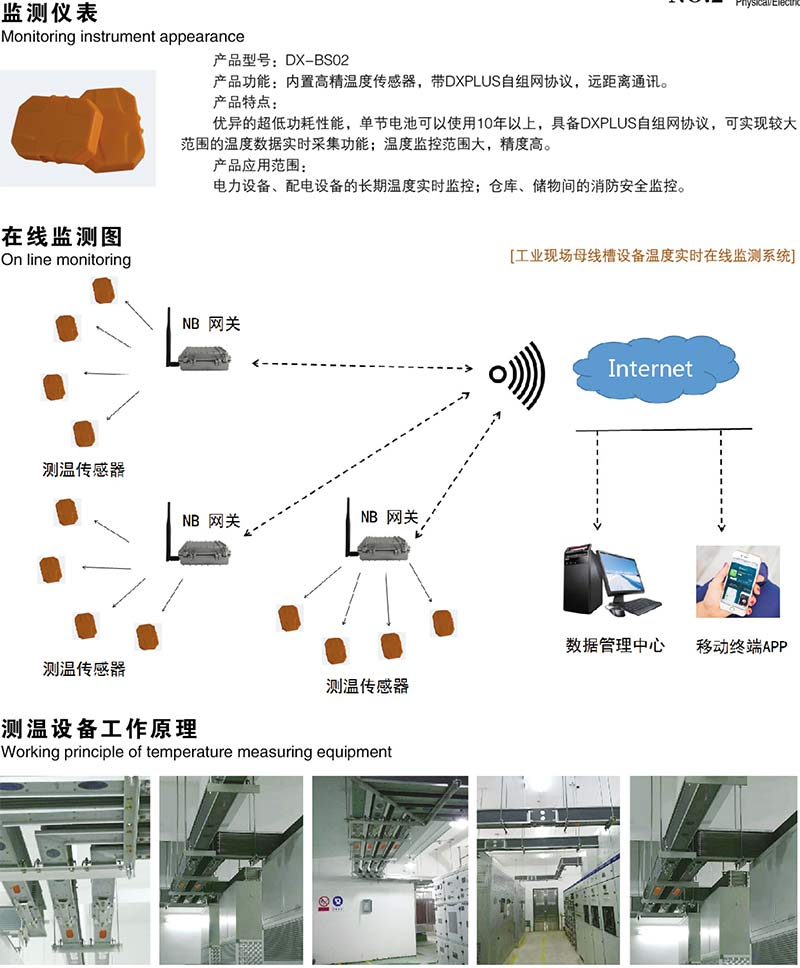

1、測温传感器固定在需要測温的设备表面(母线槽接头或UPS电源),传感器将感知到的温度信息实时回传到通讯网关;

2、网关收到传感器信息,每隔2小时会传到数据中心一次,当温度升高达到预设阈值(报警度数可自设值),网关会立即上传该传感器温度异常信息,同时实现平台报警;

3、测温传感器与网关可视通讯距离为200米,如果传感器与网关之间有封闭式墙体阻挡,每增加一面墙体,根据墙体厚度,通讯距离会衰减50-80米。

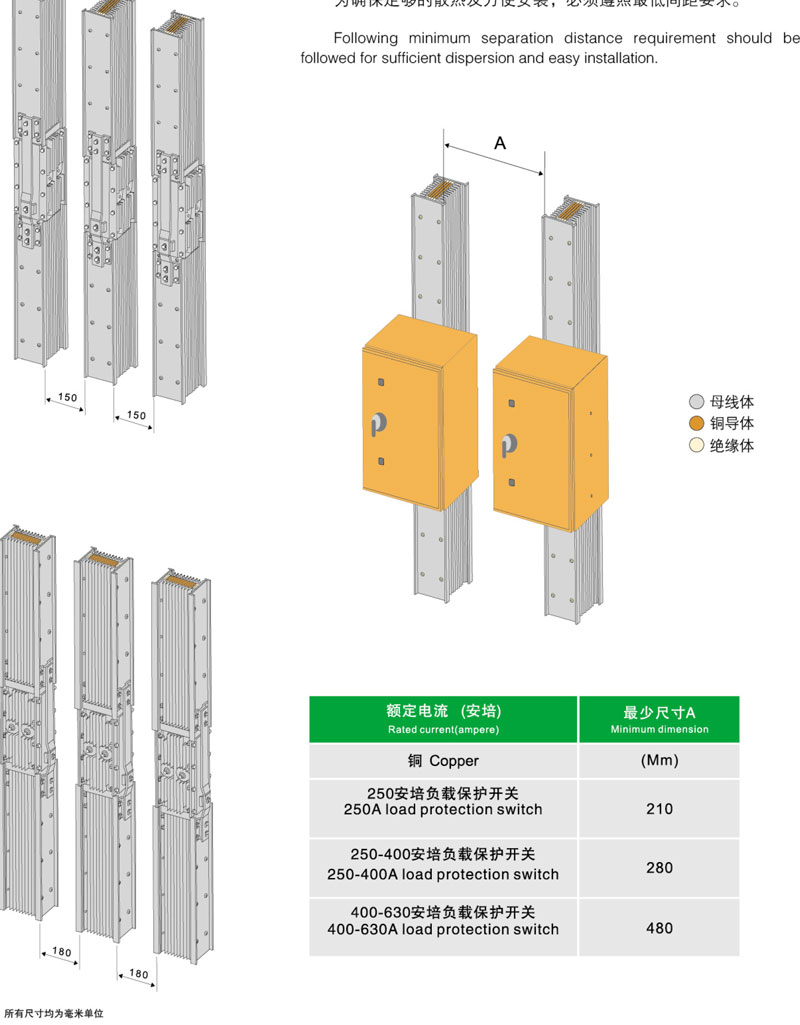

插接式分流系统

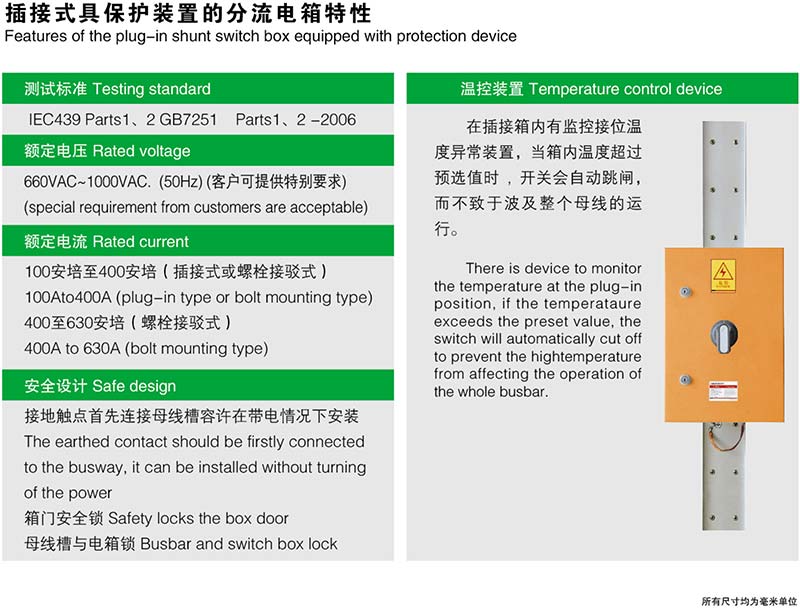

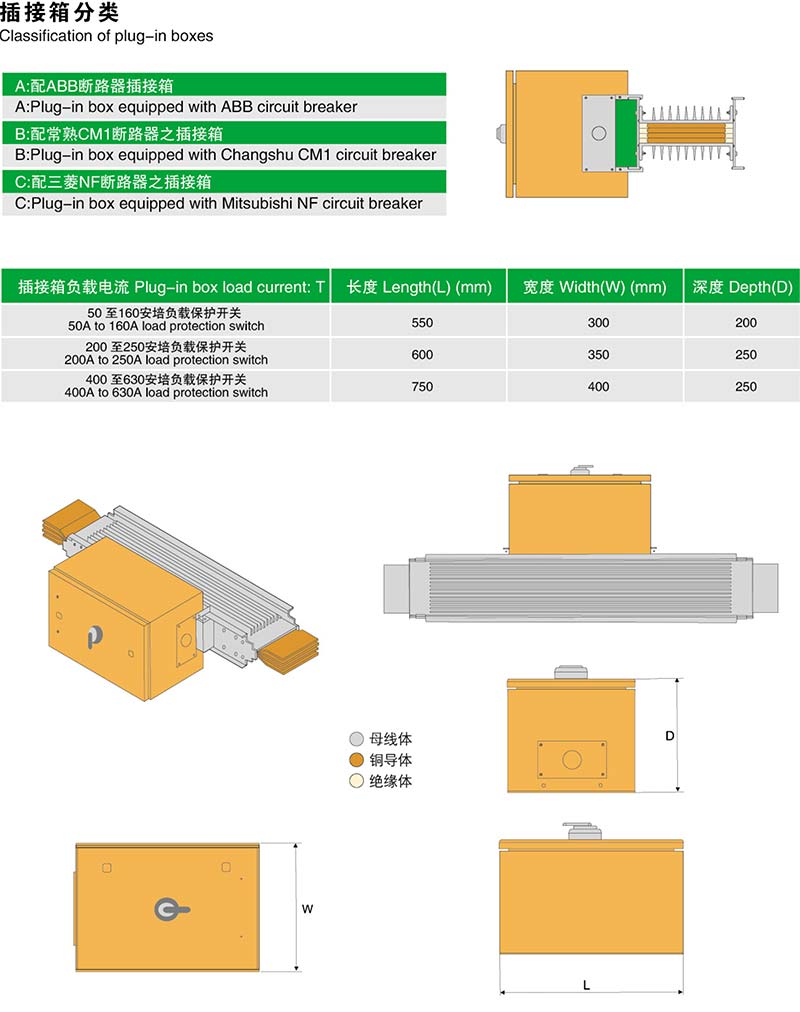

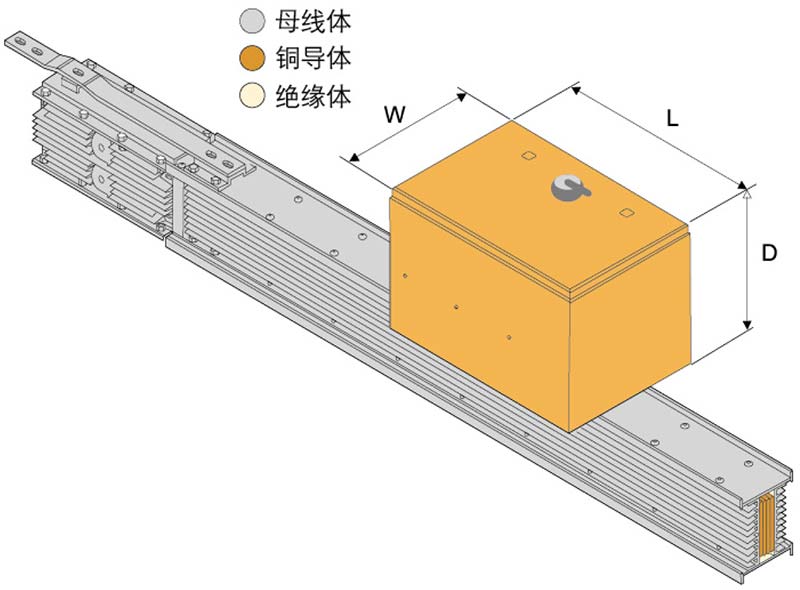

为应付电源分布应用,KNEIFF母线槽是可容入具保护装置的分流电箱。插入式系统是经过温升及短路测试,完全符合国际标准(IEC439Pars1,2)国家标准(GB7251 Parts1,2-2006)分流电箱的位置可按客户的需要设计,3.2米标准长直线段可容纳最多至3个分流点。插接式电箱可在母线槽供电状态下安装或拆除。电箱本身有足够的空间接驳电线。电箱亦配有特设的连锁以防止在使用时被开启或拆除。
