高压共箱母线槽

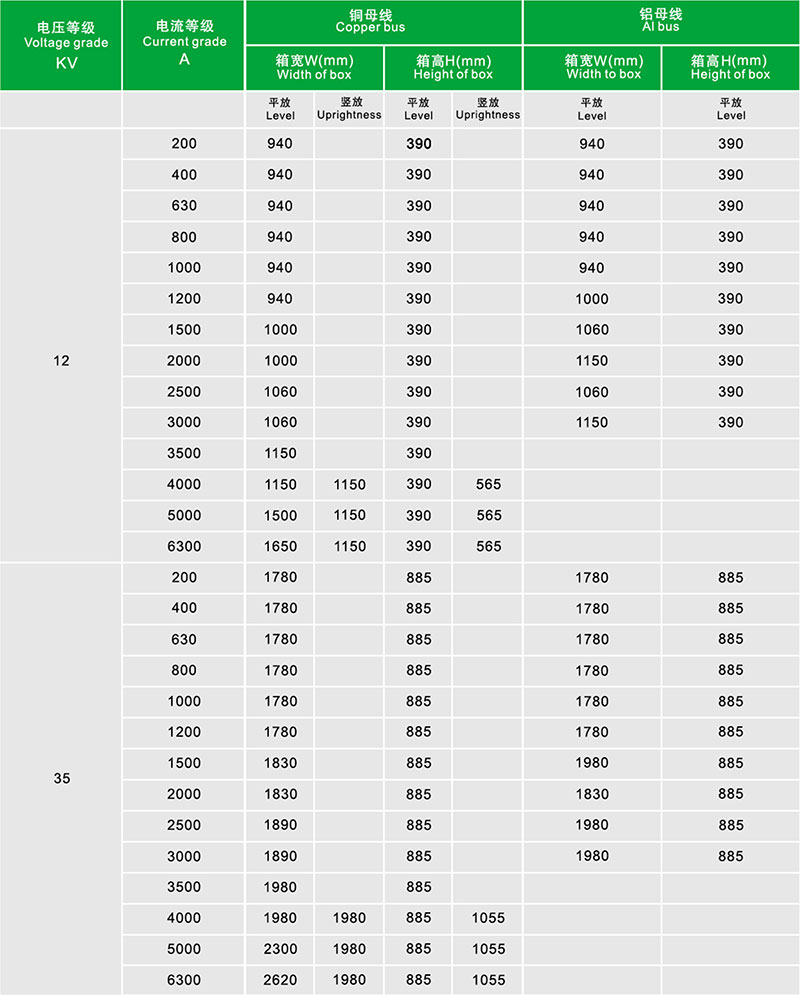

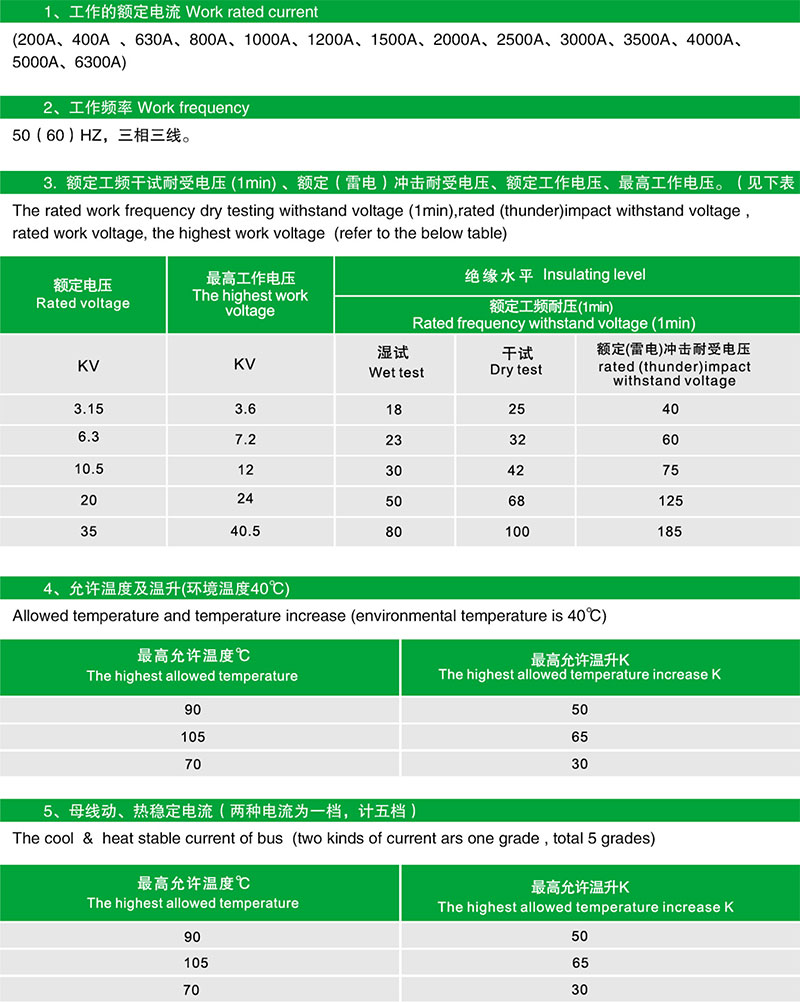

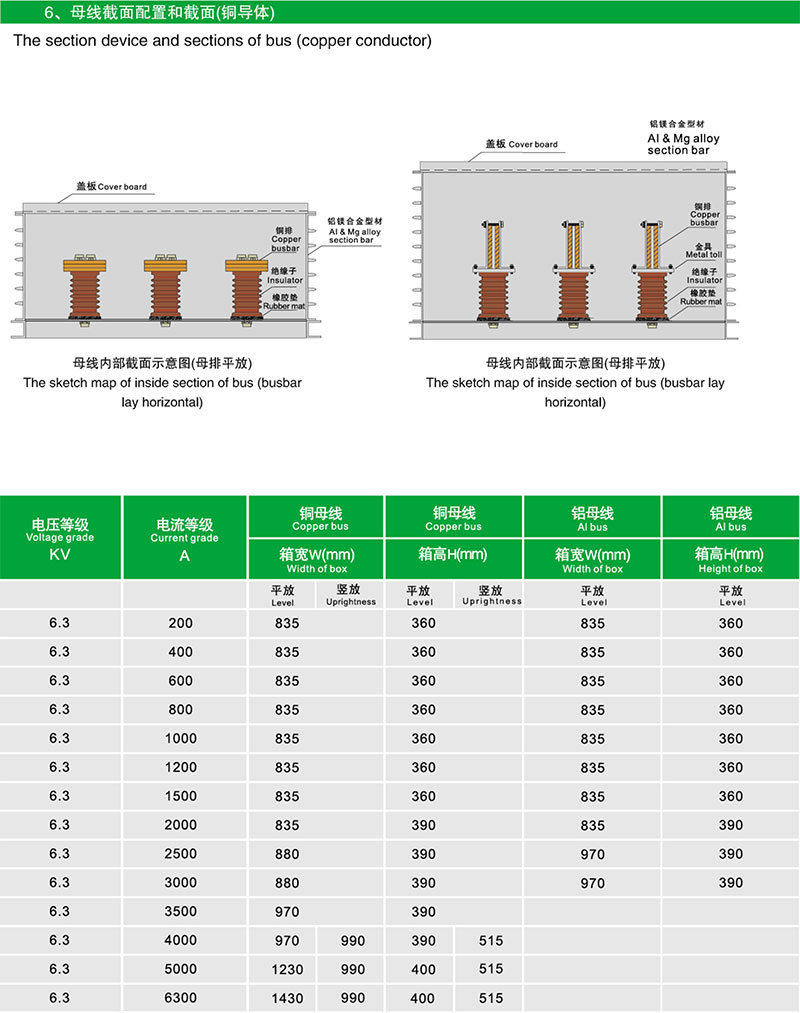

产品参数

高压母线总体介绍

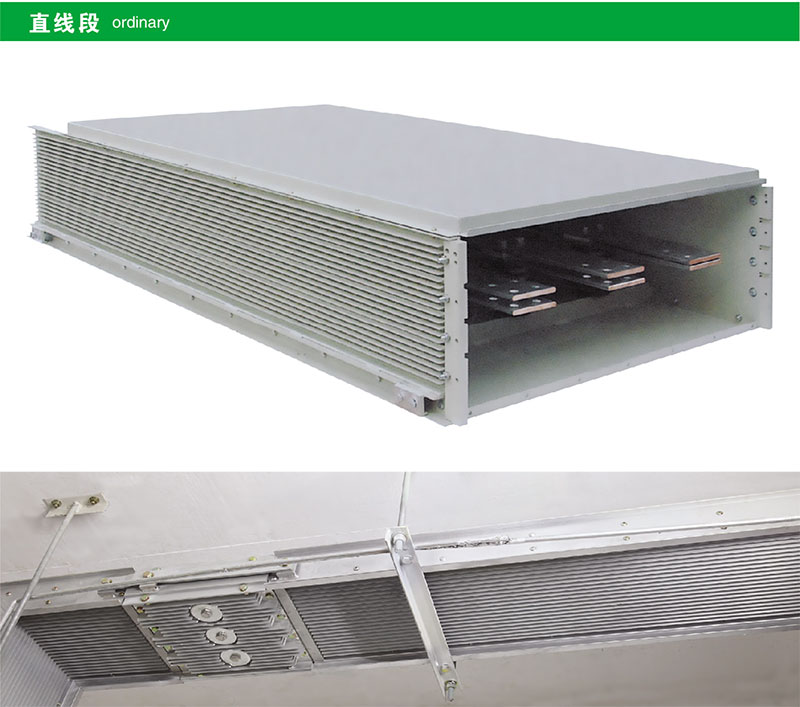

Kneiff共箱母线两側为散热器式的铝镁合金型材,厚度达到5.5mm,由于散热条亦可埔强侧板刚性强度,因此两侧高度可达到305高度亦可无须任何加强措施。上下封板采用敷铝锌板,亦是保证组成型后母线整体的结构强度。侧板与底板采用髙强度进口铆钉铆紧。盖板与两侧板则用螺栓连接。每节母线一般在上部都有合理的设有标准检修孔(也可根据现场需求侧面设置),检修口处独特的制作工艺和高要求的伸缩节连接技术,使母线外充防护等级髙达IP54。在通常户外环境下安装无猓调整防护等级。

► 短路强度

由于其设计的髙强度外売及合理是母排水平放S,使KNEIFF电汇排可承受5万安短路带来的冲击。

♦ 磁场

经独立的实验室测试证实,KNEIFF共箱母线所产生的磁场是微不足道的。

♦低噪音

由于在设计上,导体与绝缘子与外壳紧密固定,由于两侧用铝镁合金材料,限断磁环流产生,故此通电后可大大减少噪音的产生。

►弹性的设计

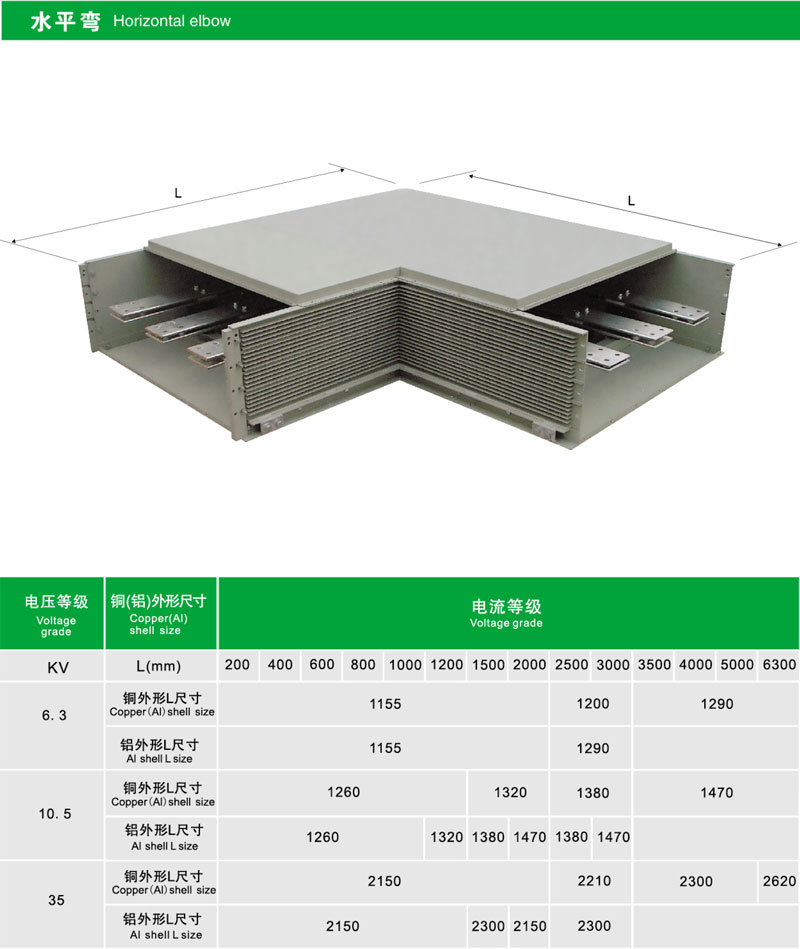

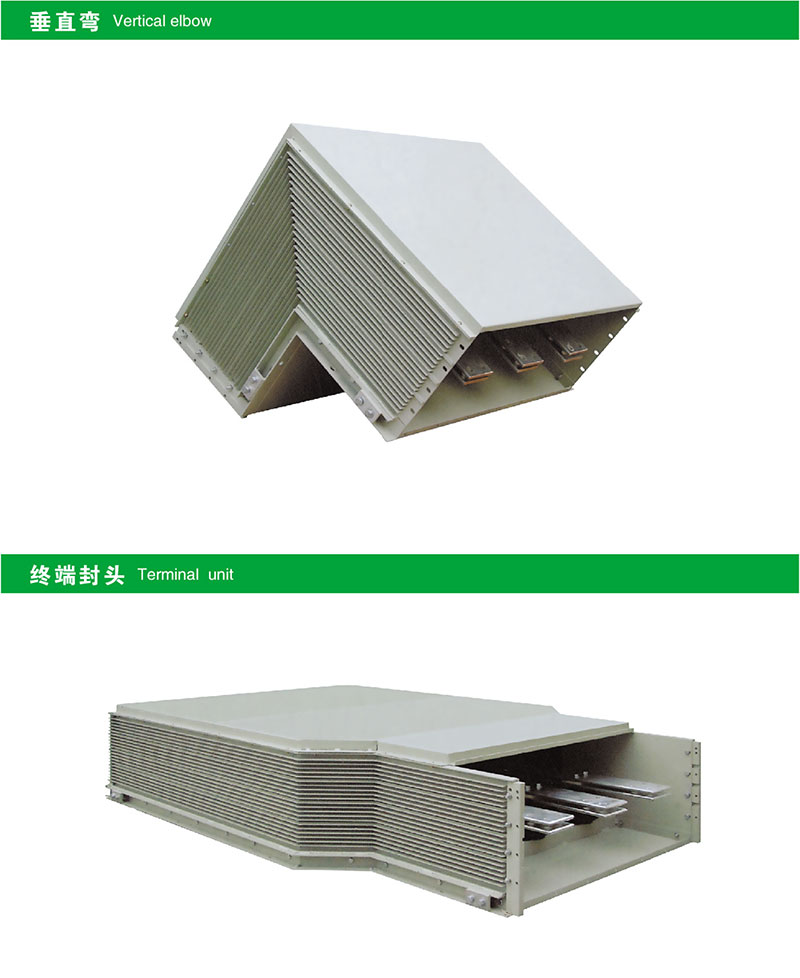

Kneiff共箱母线外売由铝镁合金材料制成,可应客户的需要造出特别的设计元件,如30度弯、45度弯、90度弯、135度弯,这些弯件可以是水平的,亦可以是垂直的。

根据国际电气技术委员会(IEC)公布及提倡母线的外壳作为接地导体。因此,Kneiff母线外充是采用铝镁合金材料制造,比铁片造外壳的地线更为有效,加上外壳上独特的散热片设计,使接地异体的有效面积比相线电流高三倍以上。

♦加热装置

在母线槽的两侧,每2M母线Kneiff母线均加添了加热器,以便于母线在长时间不用时,槽体内可能产生的疑露的清除。

►集水槽及自动放水功能

精致的制作工艺和合理的结构使母线制后,表面精致大方,达到户外户内无积水要求。在必要的母线底板上有集水槽,在集水槽的端部设有集水自动弃放装置。既能有效地弃放母线内部积水,又能阻挡灰尘及异物的进入。


♦长寿命

1、外売两侧为经阳极氣化处理的铝镁合金材料,上下盖板均为采用进口敷铝锌板材料,保证了外売的耐腐、耐酸碱环境使用。

2、绝缘子采用进口高强绝缘材料真空浇注,保证了其绝缘及刚性强度。

3、导体采用整条镀锡,保证了温升要求,又保证了导体表面长时间与空气接触后,可能产生的铜绿,并且应客户的特殊要求可以将整段导体用热缩套管包裹。

4、良好的散热材料及加大了的散热面积,保证了母线温升在设计的范围内。

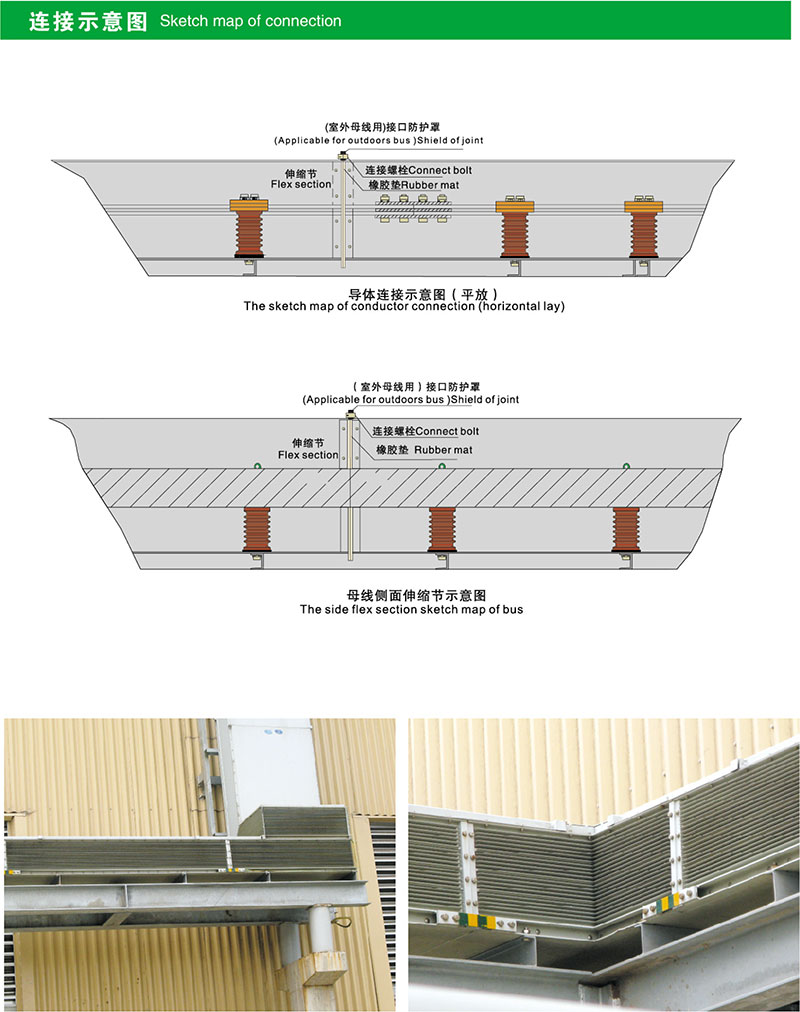

伸缩节

Kneiff共箱母线在总体直线长度超过40m,或者是穿越建筑结构中的伸缩缝,采用伸缩节,它主要是实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求。还可以对基础沉降所引起的误差进行补偿。其特殊的伸缩节设计,使较大的母线箱体能够灵活拼接,从而使母线系统的设计、安装能够达到程序化、标准化。

♦ 减震措施

为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响,在与封闭母线连接处采用软连接,外売之间加如橡胶垫来减小震动,对于封闭母线本体,在系统中加装减震器,对高压绝缘子和导电排实现弹性支持,较好地避免了外壳产生的机械及地震波给封闭母线带来的破坏。

♦ 安装容易

连接位的简单构造及制造上的高精度安装变得容易,在紧密空间内的应用显得更加重要。
.

♦节省保养

Kneiff母线的设计和制造是针对长寿和低程度保养的要求而设计的,一般以便简易的定期检验及查看螺栓有否松脱即可。

♦ 外壳表面无需喷涂,也可根据客户要求选定。

♦GFM 绝缘配置

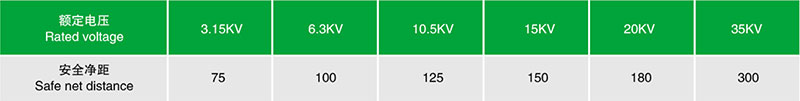

母线导体以空气作为绝缘介质,根据不同的电压等级选用相应的绝缘电气间隙。(mm)


导体支持物为绝缘子,可根据电压等级、母排规格以及客户对绝缘子的机械和要求选择。











♦ MOLFO母线系统满足下列使用环境

1、海拔离度:€2000m

2、地展烈度: <8级

3、气温:最高气温不得超过+50℃(24小时内平均溫度不大于+55℃),周围空气温度的下限为-5℃

4、湿度:日最高相对湿度95%,月最高相对湿度90%(20乞℃)

5、安装类别: III 级

6、污染等级:二级3

7、防护等几级: IP54


♦ MOLFO母线系统满足下列标准

1、国际电工委员会标准IEC-439-2

2、GB7251.1《低压成套开关设备和控制设备第一部分:型式试验或部分型式试验成套设备》

3、GB7251.2《低压成套开关设备和控制设备第二部分:对母线干线系统《母线槽)的特殊要求》

4、机械部行业标准JB/T9662-1999《密集绝缘母线干线系统(密集举缘母线》

5、机械部行业标准JB8511-1996《空气绝缭母线干线系统t空气绝缘母线》

6、国际工程机械协会NEMABU1.1《母线槽安装、维护标准》

7、高压母线GB/T8349-2000 《金厲封闭母线》

8、各系列母线外壳可根据客户要求选择
